震動開關

震動開關是常見的輸入元件，其外觀如下圖。長得很類似苗條版電解質電容。

其內部構造簡圖如下（詳細構造圖請參考Google搜尋），當元件受到足夠的震動，使得彈簧的部份與中間的導線接觸，就會形成瞬間的導通。

震動開關連接方式相同於按鈕開關，請參考按鈕開關接線說明。

# 實作步驟

• 學習使用
• 設計電路圖
• 連接電路
• 搭建積木程式 & 執行

# 學習使用

當震動開關被觸動時，會點亮LED，再次被觸動時，則熄滅LED。

# 設計電路圖

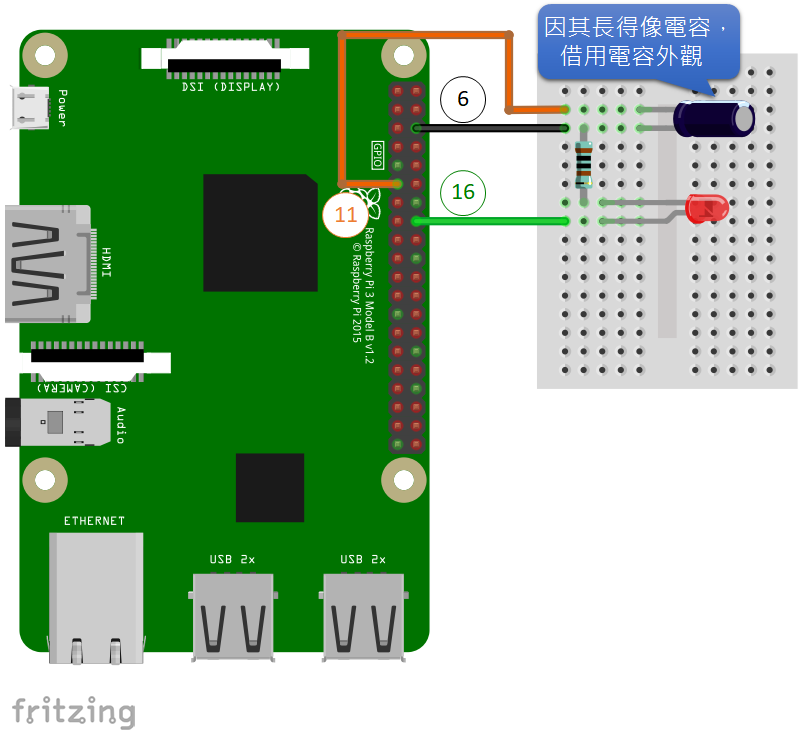

電路圖設計如下：

# 連接電路

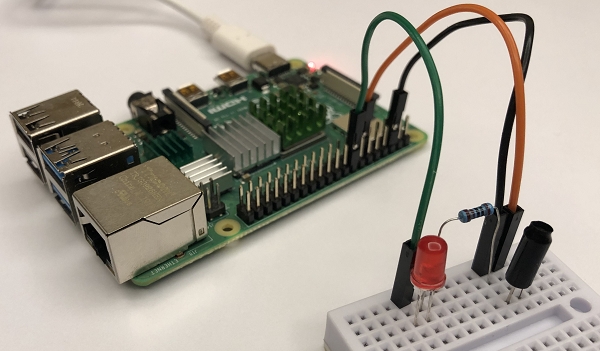

實際線路如下圖，建議連接步驟如下，若您要移除電路時，請使用相反的順序進行即可。

1. 於麵包板上連接相關元件
2. 資料、控制腳位連接上樹莓派
3. GND腳位連接上樹莓派
4. VCC(5V or 3.3V)腳位連接上樹莓派

# 搭建積木程式 & 執行

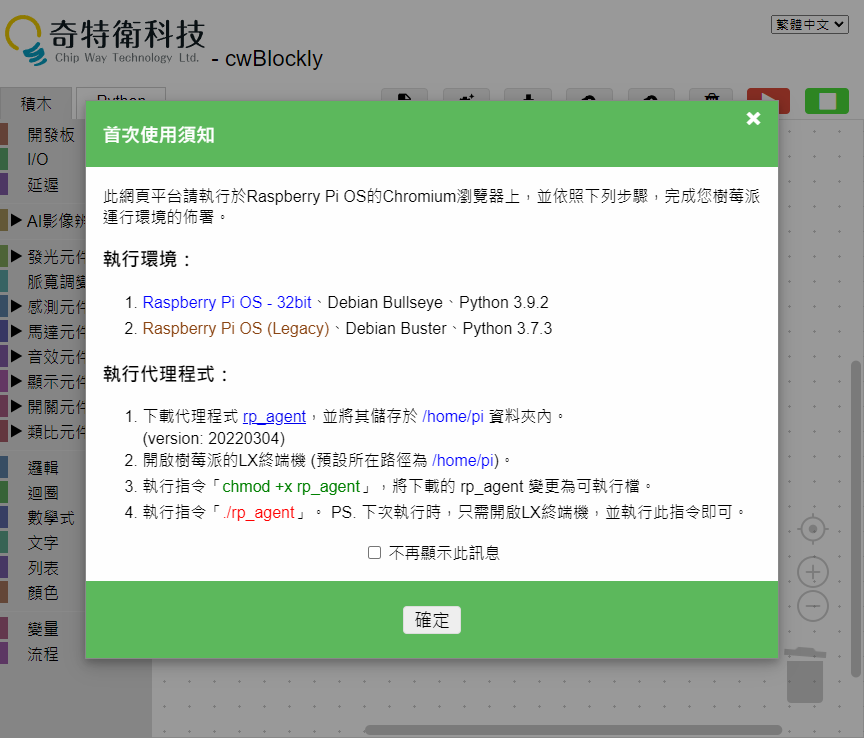

開啟積木程式畫面如下，若您已經下載代理程式，並且完成「rp_agent」設定，可以將首次使用須知下方的框框，勾選「不再顯示此訊息」，並按下「確定」按鈕。

PS. cwBlockly頁面請於樹莓派中執行。

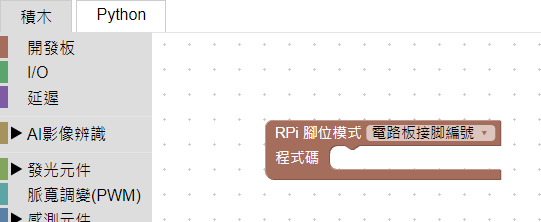

初始畫面如下。

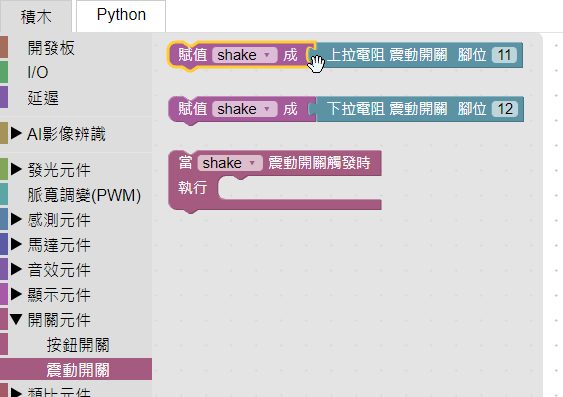

依照上方的電路圖，此處震動開關要搭配樹莓派內建的上拉電阻（若不清楚可參考「開關元件」→「按鈕開關」）特性，積木位於「開關元件」→「上拉電阻 震動開關」。

拖曳「震動開關定義積木」至RPi預設積木中。

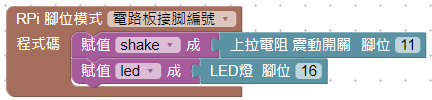

依據之前章節學習到的方式，建立一個LED元件積木，並將腳位設定為16。

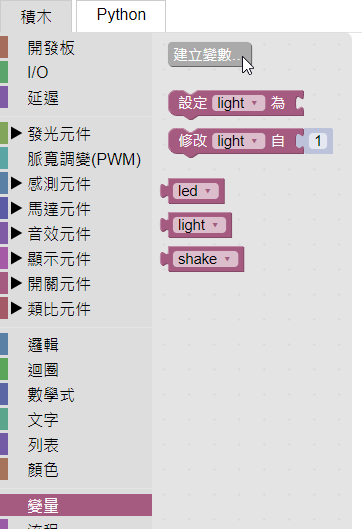

此處使用到一個「變量」，用來記錄燈亮與否。從「變量」選擇「建立變數...」。

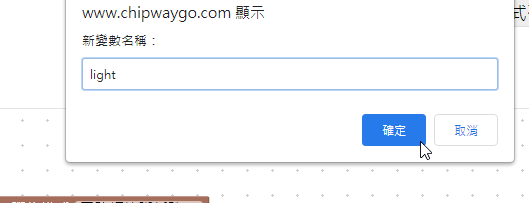

變數名稱輸入「light」，並按下確定。

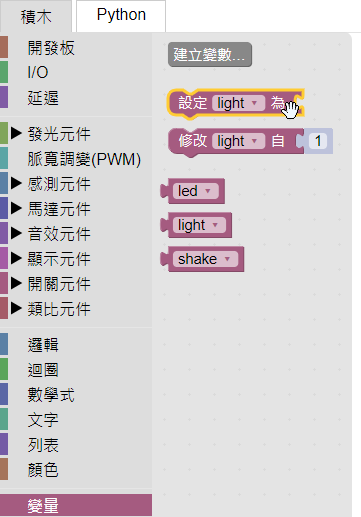

再次開啟「變量」，並選擇「設定light為」的積木。

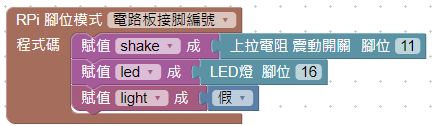

將其拖放至LED定義積木下方，並由「邏輯」區塊中，拖曳邏輯值積木連接，並設定為「假」(低電位)。

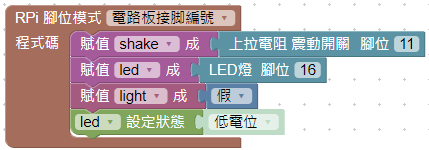

同時設定LED為「低電位」，即關燈狀態，對應light變數的「假」(低電位)。

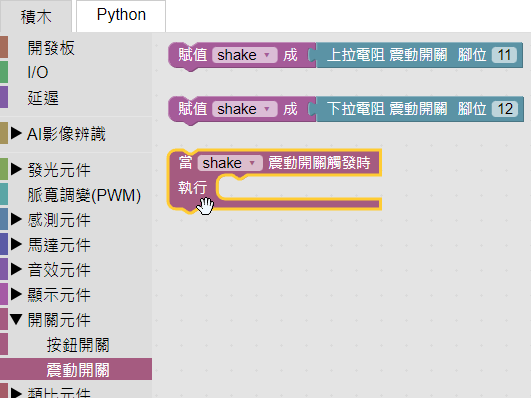

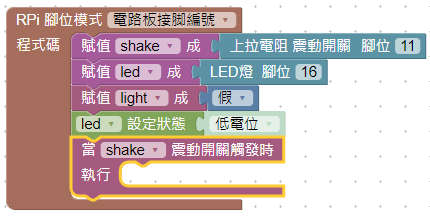

當震動開關觸發導通時，會進行開燈或是關燈的動作，此處接收「觸發」動作的積木，位於「開關元件」→「當 shake 震動開關觸發時」，並將其拖曳放置。

觸發事件的內容動作，留給讀者試試，底下會提供一種解法(未必是最佳的方式)，思路是每次觸發時，變更light的值，由「真->假」或是由「假->真」，再設定LED開燈或關燈。

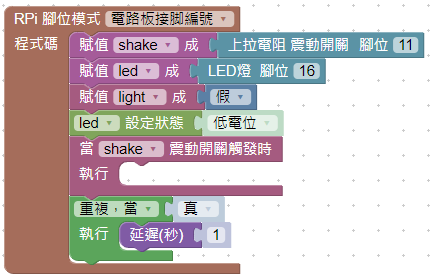

目前程式執行到此處就會結束，無法實現監聽按鈕按下的事件，所以後面加上一個無限迴圈，使此程式不結束。

下載本範例積木程式 Shake_01.rpb。

若您對基礎電子套件有興趣，可至蝦皮賣場購買，若是學校團體亦可來信訂購，謝謝。

若對本篇教學文章有任何建議或問題，歡迎您來信：chipwaygo@gmail.com，謝謝。
