基礎電子套件介紹

基礎電子套件的組成元件有：杜邦線(公公、公母、母母)、麵包板、8x8點矩陣LED、伺服馬達、超音波感測器、三色LED、LED燈、1KΩ電阻、PCF8591 A/D轉換器、按鈕開關、震動開關、光敏電阻、溫濕度感測器、蜂鳴器，如下圖所示。

後面的內容將逐一介紹相關的元件特性與應用，並提供電路連接圖及積木程式，讓您能自行實做，並於體驗中學習。

基礎電子套件的元件可分為：導線及負載類別。底下介紹唯二的導線類元件，因其用來連結負載元件與樹莓派，所以先來認識它們吧！

※若您對基礎電子套件有興趣，可至蝦皮賣場購買，若是學校團體亦可來信訂購，謝謝。

# 杜邦線

杜邦線就是導線，提供三種不同的接頭對，分別為公對公(金屬腳)、公對母(塑膠座)、母對母，依據您接線的需求，自行搭配合適的線材。新購入的線材，會將10條黏在一起，可撕開單一使用。

# 麵包板

將元件(負載接腳、導線等)與元件連接在一起時使用。

此麵包板是橫向的五個孔視為同一組，即接在這五個孔上的元件，其端點連接在一起。上下排是不同組，跨過中間的楚河漢界，也是不同組。參考下圖，紅色、藍色及橙色框選的五個孔，是三個組別互不相通；若連接在同一組時，彼此相通。

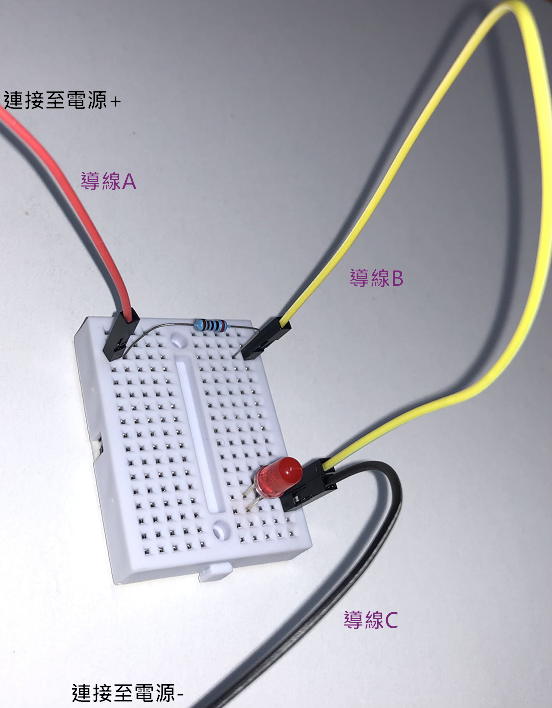

底下示範如何將電路圖的連接點(橘色點位置)，實際連接於麵包板上，下圖中A、B、C為三條導線，注意觀察實際麵包板上連接的位置(橫向五個孔，表示連接在一起)。

若您對基礎電子套件有興趣，可至蝦皮賣場購買，若是學校團體亦可來信訂購，謝謝。

若對本篇教學文章有任何建議或問題，歡迎您來信：chipwaygo@gmail.com，謝謝。
