按鈕開關
按鈕開關是常見的輸入元件，其外觀如下圖(也有其他樣貌，或是其他的連通模式，此篇以按下時會導通，放開時則斷開為主，有興趣的讀者，可自行上網查詢)。

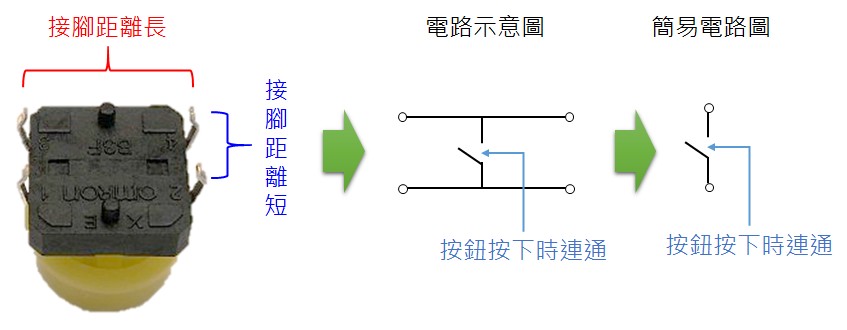

大部分都是四支接腳，接腳距離長的一邊是互相連接的，接腳距離短的一邊，平時是斷開的，當按鈕按下時，才會接通。簡化電路後，等效是兩支接腳的斷開/連接控制元件。

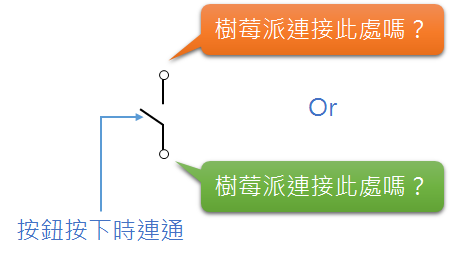

一般按鈕開關會以數位輸入的方式來進行識別，即樹莓派讀取電位時，該處電位為0V(低電位、邏輯0)或3.3V(高電位、邏輯1)，以便進行後續的動作。然而，何處是樹莓派連接，用來量測電位的位置呢？

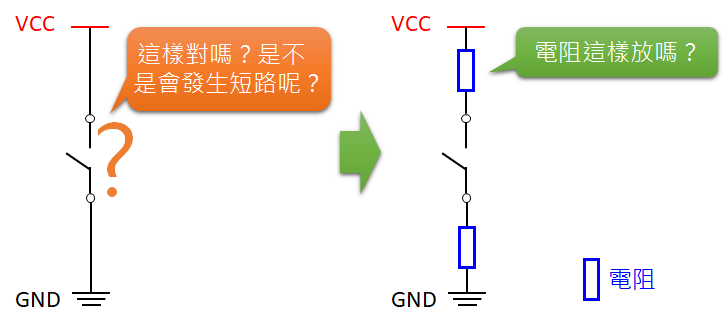

先把電源連接上去吧！

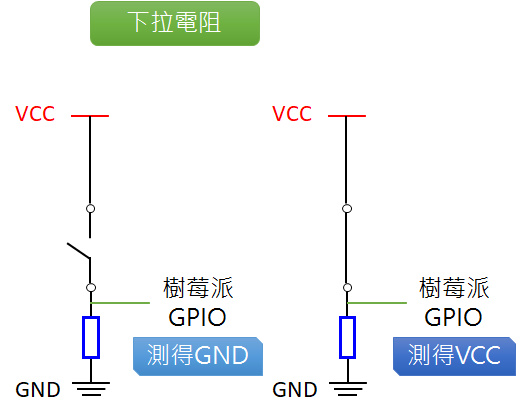

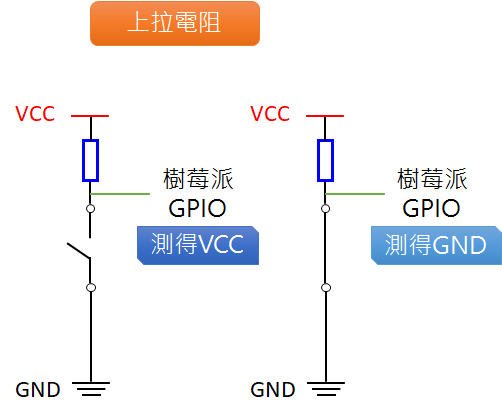

常見的連接電阻方式有：上拉電阻(與VCC、3.3V連接)、下拉電阻(與GND連接)。

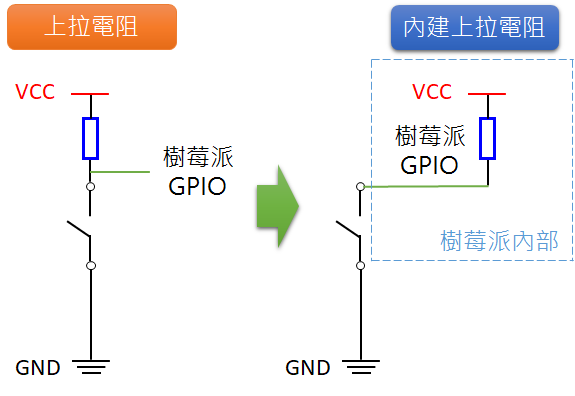

上方無論是上拉/下拉電阻的連接方式，都需要3條線(VCC、GND、樹莓派GPIO)，2個元件(按鈕開關、電阻)，連接起來挺不容易的，好在樹莓派有內建上/下拉電阻的功能，下方以內建上拉電阻來比對，可以發現使用內建上拉電阻時，只需要2條線(GND、樹莓派GPIO)及1個按鈕元件。
# 實作步驟
- 學習使用
- 設計電路圖
- 連接電路
- 搭建積木程式 & 執行
# 學習使用
按下按鈕時，若LED燈是暗的狀態，則點亮它，反之，將其關閉。(此篇未著墨於開關的彈跳現象，有興趣的讀者，可自行查詢。)
# 設計電路圖
電路圖設計如下：
# 連接電路

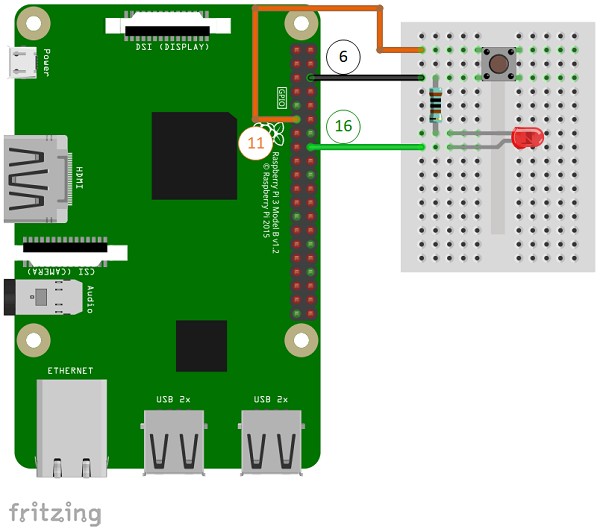

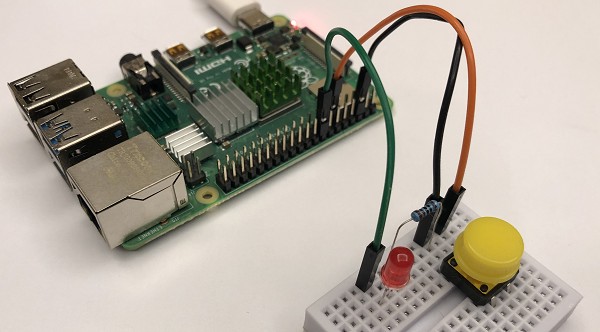

實際線路如下圖，建議連接步驟如下，若您要移除電路時，請使用相反的順序進行即可。
- 於麵包板上連接相關元件
- 資料、控制腳位連接上樹莓派
- GND腳位連接上樹莓派
- VCC(5V or 3.3V)腳位連接上樹莓派
# 搭建積木程式 & 執行
開啟積木程式畫面如下，若您已經下載代理程式，並且完成「rp_agent」設定，可以將首次使用須知下方的框框，勾選「不再顯示此訊息」，並按下「確定」按鈕。
PS. cwBlockly頁面請於樹莓派中執行。
初始畫面如下。

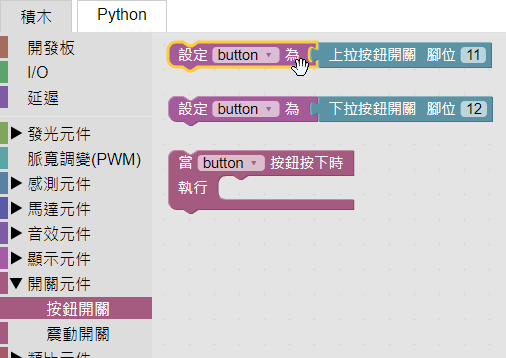

按鈕開關的積木位於「開關元件」→「按鈕開關」。
拖曳「按鈕開關定義積木」至RPi預設積木中。

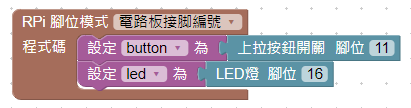

依據之前章節學習到的方式，建立一個LED元件積木，並將腳位設定為16。

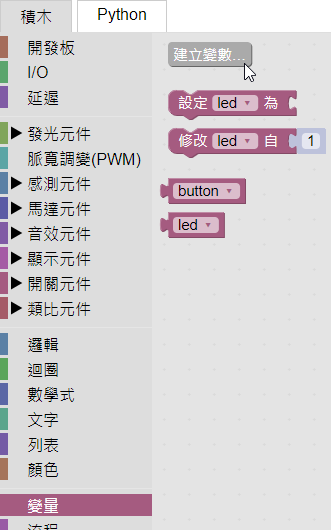

此處使用到一個「變量」，用來記錄燈亮與否。從「變量」選擇「建立變數...」。

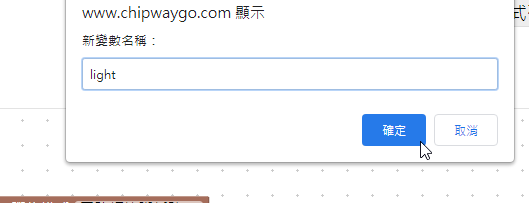

變數名稱輸入「light」，並按下確定。

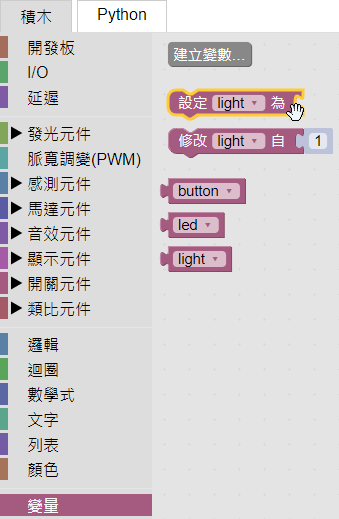

再次開啟「變量」，並選擇「設定light為」的積木。

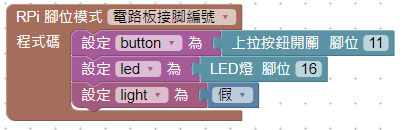

將其拖放至LED定義積木下方，並由「邏輯」區塊中，拖曳邏輯值積木連接，並設定為「假」(低電位)。

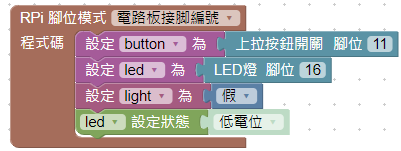

同時設定LED為「低電位」，即關燈狀態，對應light變數的「假」(低電位)。

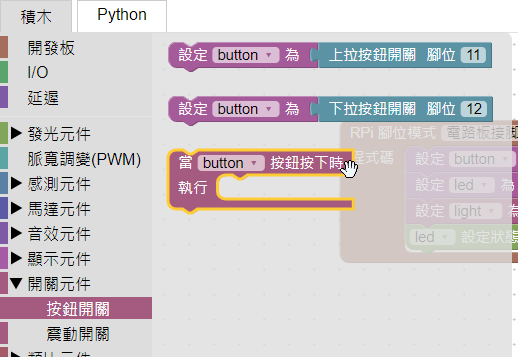

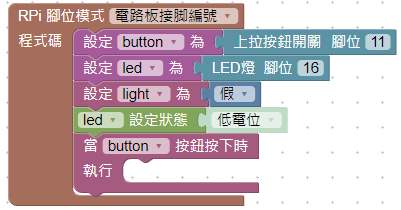

終於來到本程式的重點，按鈕按一下，會進行開燈或是關燈的動作，此處接收「按一下」動作的積木，位於「開關元件」→「當 button 按鈕按下時」，將其拖曳並放置。
按下的內容動作，留給讀者試試，底下會提供一種解法(未必是最佳的方式)，思路是每次按下時，變更light的值，由「真->假」或是由「假->真」，再設定LED開燈或關燈。

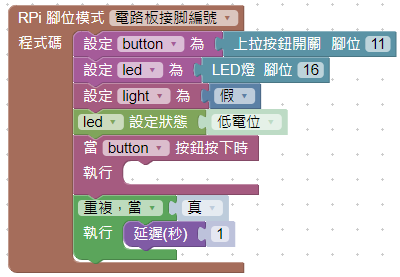

目前程式執行到此處就會結束，無法實現監聽按鈕按下的事件，所以後面加上一個無限迴圈，使此程式不結束。
下載本範例積木程式 Button_01.rpb。
