溫濕度感測器
溫濕度感測器(DHT11)，其電子零件樣貌如下圖，其腳位由左至右的功能依序為：VCC、Data、無作用、GND。因第三支接腳無作用，所以控制此模組，只需要三條線，若再扣除電源(VCC、GND)，只需要一條線就可以接收溫度及濕度數據，是否覺得很厲害呢！
不過魔鬼總是隱藏在細節中，只透過一條線就能取得溫度與濕度的數據，表示透過這條線要進行的通訊協定不簡單。
# 實作步驟
- 學習使用
- 設計電路圖
- 連接電路
- 搭建積木程式 & 執行
# 學習使用

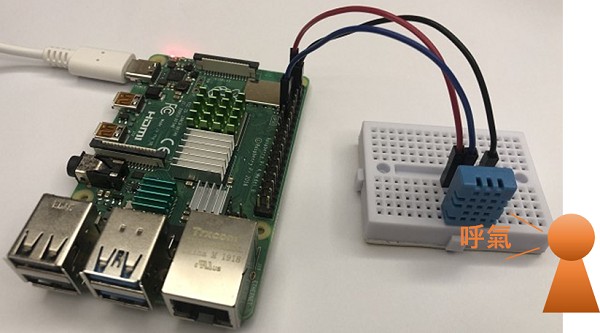

學習使用溫濕度感測器對應的積木，每秒進行一次量測，並將量測的結果顯示在LX終端機畫面上。實驗過程中，可透過對DHT11元件呼氣，來觀察其量測到的溫度及濕度的變化。

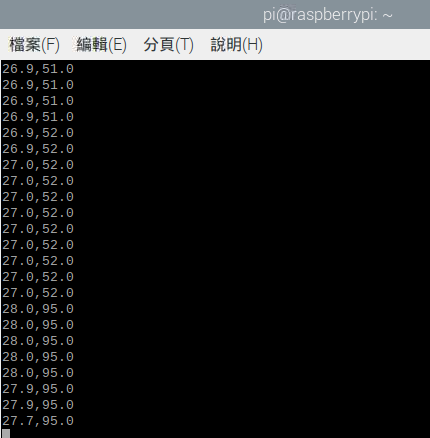

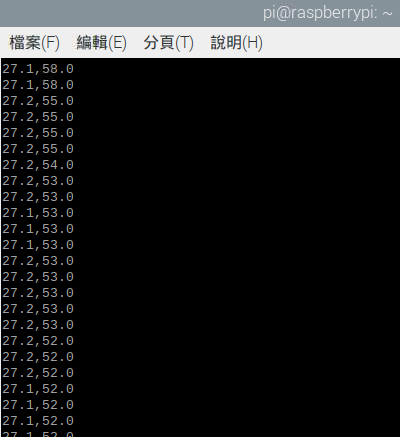

在LX終端機的輸出中，每一行是一組數據(溫度, 濕度)，可以看到呼氣後，濕度大幅上升，溫度些微增加。

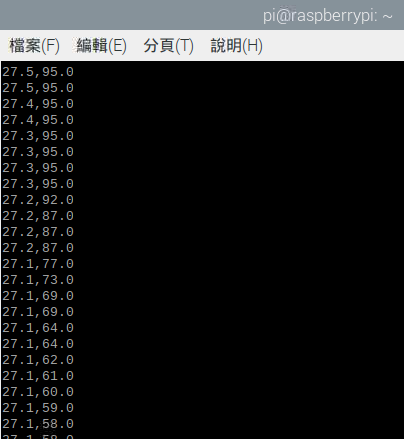

隨著時間逐漸的流逝，溫度與濕度也漸漸恢復到環境數據的穩定狀態。
# 設計電路圖

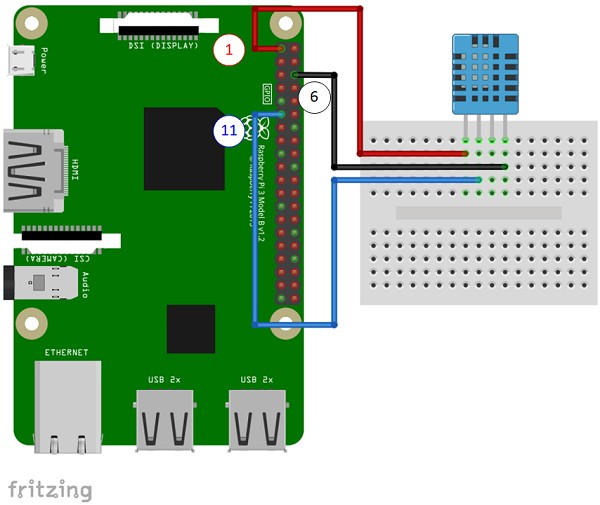

電路圖設計如下：
# 連接電路

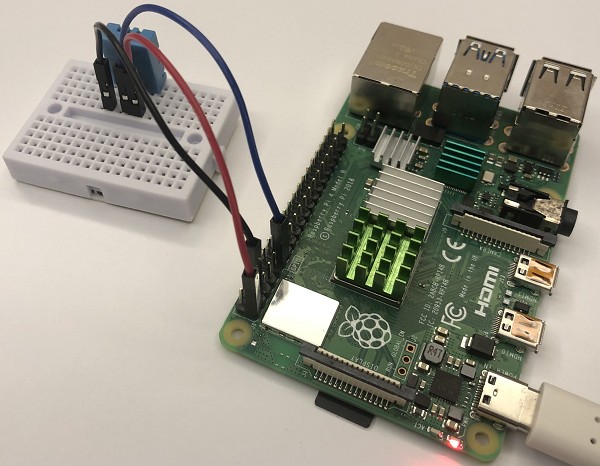

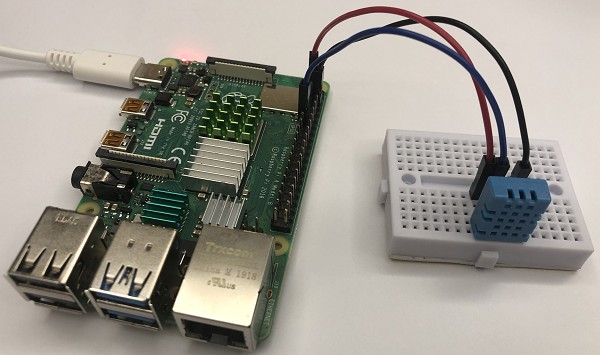

實際線路如下圖，建議連接步驟如下，若您要移除電路時，請使用相反的順序進行即可。
- 於麵包板上連接相關元件
- 資料、控制腳位連接上樹莓派
- GND腳位連接上樹莓派
- VCC(5V or 3.3V)腳位連接上樹莓派
# 搭建積木程式 & 執行
開啟積木程式畫面如下，若您已經下載代理程式，並且完成「rp_agent」設定，可以將首次使用須知下方的框框，勾選「不再顯示此訊息」，並按下「確定」按鈕。
PS. cwBlockly頁面請於樹莓派中執行。
初始畫面如下。

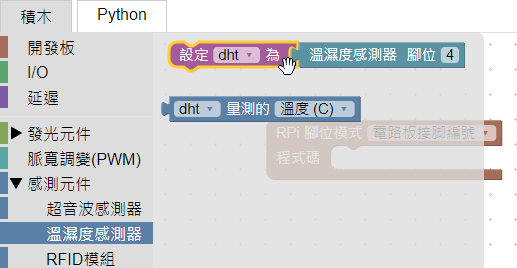

控制溫濕度感測器的積木位於「感測元件」→「溫濕度感測器」。
拖曳「溫濕度感測器定義積木」至RPi預設積木中，並將腳位編號改為11。

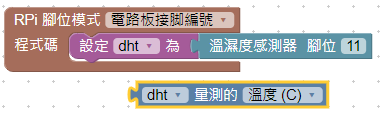

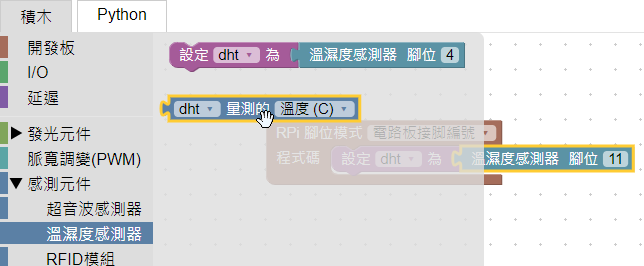

要使用溫濕度感測器來量測溫度與濕度。請再次打開「溫濕度感測器」積木區，拖曳並放置「量測溫濕度」積木。
發現量測溫濕度積木，無法加入上方的積木塊中，因為此積木的作用方式不同，我們必須決定將取回的數值，做什麼動作，例如：顯示在LX終端機中；或放在判斷積木中，進行數值的判斷，實現自動開關冷氣、除濕機等應用。

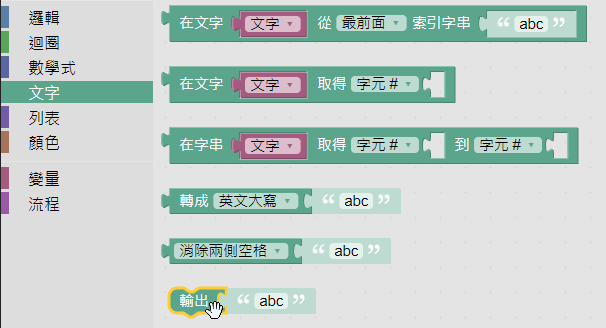

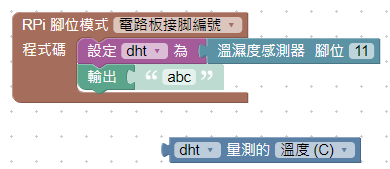

此處我們以最簡單的觀察方式，就是讓這個數值，輸出在LX終端機上，「輸出」的積木位於「文字」積木區中。

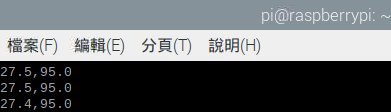

還記得上方輸入的樣式嗎？如下圖，先取得「溫度」，後面接著一個「,」符合，再接著量測「濕度」。

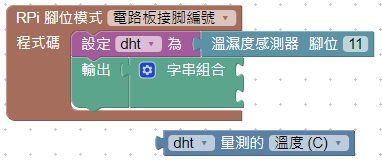

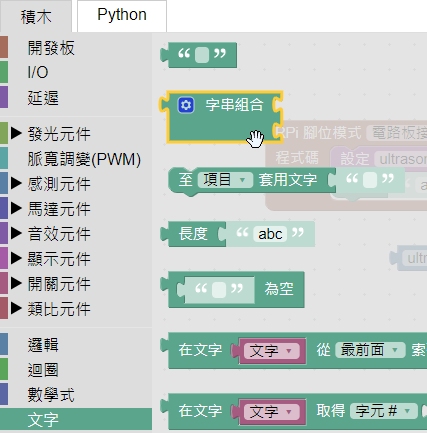

所以我們需要使用一個組合輸出文字的積木，其一樣位於「文字」積木區中。

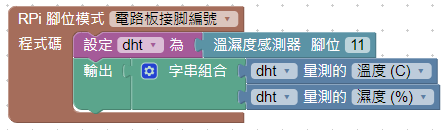

將量測「溫度」及「濕度」的積木，連接至「字串組合」積木。第二個量測「濕度」的積木，可以從積木區中，新搬移出來，或是在第一個量測「溫度」積木上，滑鼠右鍵複製出來。

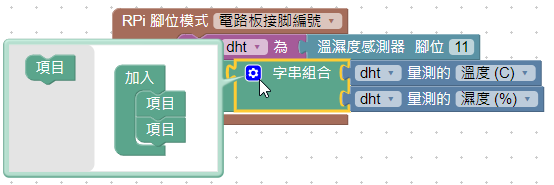

發現字串組合積木，已經沒有空間可以接上「,」符號了！別擔心，是否有注意到「字串組合」積木，有個藍色的齒輪呢？滑鼠左鍵點一下藍色齒輪，會開啟擴展項目的功能視窗。

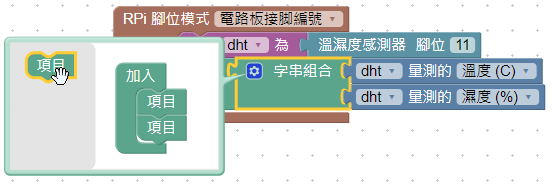

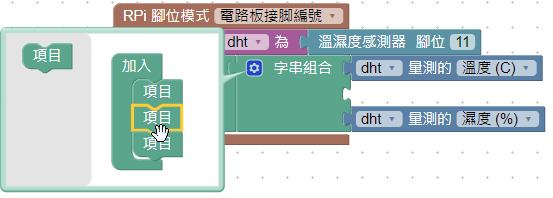

拖曳新的「項目」，至原來兩個項目中間，放置後字串組合積木，就多了一個接口可用囉！

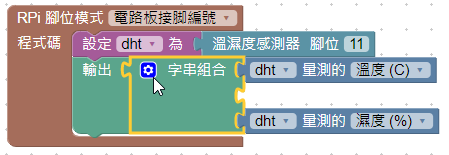

要關閉這個擴展視窗，就再點一次藍色齒輪即可關閉。

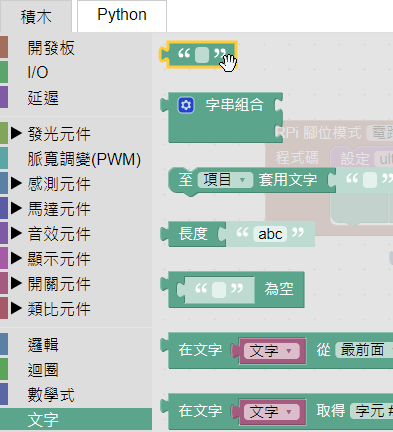

用來要設定「,」的字串積木，位於「文字」積木區中。

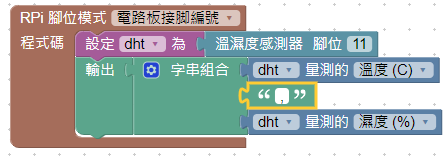

放置好「字串」積木後，記得內容改成「,」。

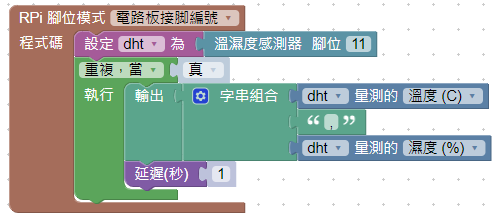

還沒完成喔！還記得我們希望間隔一秒量測一次，而目前僅會量測一次，程式就結束了，相信各位知道怎麼調整，就能實現預定目標對吧！

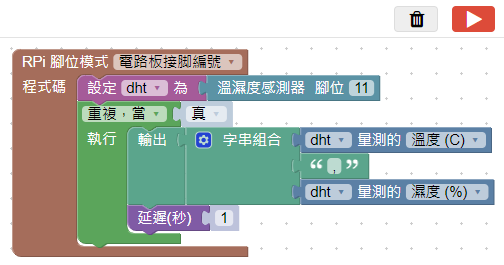

「執行」程式，請點擊右上方紅色Play按鈕。

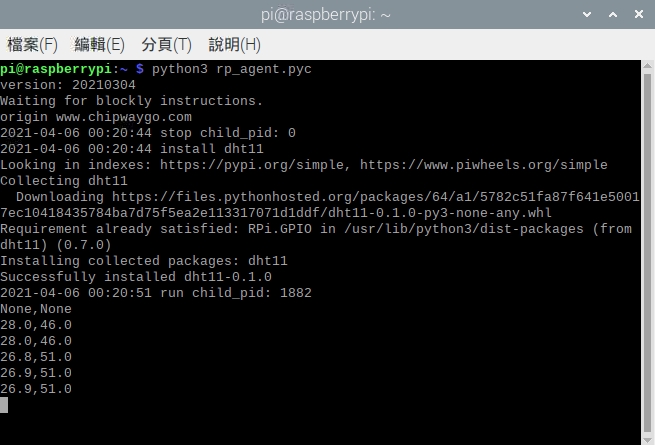

在您的樹莓派環境中，第一次使用DHT11模組並執行時，會需要稍等片刻，因系統會自動安裝必要的程式庫(DHT11)如下圖。(這邊呼應開頭所說的，不簡單的通訊協定，所以直接使用高手已經開發的程式庫，體驗站在巨人肩膀上的成果。)
下載本範例積木程式 DHT11_01.rpb。
若您對基礎電子套件有興趣，可至蝦皮賣場購買，若是學校團體亦可來信訂購，謝謝。
若對本篇教學文章有任何建議或問題，歡迎您來信：chipwaygo@gmail.com，謝謝。
