三色LED

各位在美術課中，一定有學習到顏料的三原色，使用這三種顏色，依據不同比例的混合，可以配出各種顏色，其特色是越搭配，顏色越深，最後就是黑色了(無法調出白色)，如下圖。

而我們常接觸的手機螢幕、電腦螢幕，或是各式的彩色屏幕，其原理是使用光的三原色，如下圖，一樣可以依據不同的比例混合，獲得不同的顏色，其特色是混合的越多重，最後就是白色了(無光的時候，就是黑色)。

透過底下這個三色LED模組，我們將學會如何簡易的控制其顯示的燈色。

# 實作步驟

• 學習使用
• 設計電路圖
• 連接電路
• 搭建積木程式 & 執行

# 學習使用

底下我們將實作兩個範例，第一個是學習使用三色LED對應的積木，讓其顯示紅色燈，第二個是依序顯示紅→綠→藍，不斷循環(間隔一秒)。

# 設計電路圖

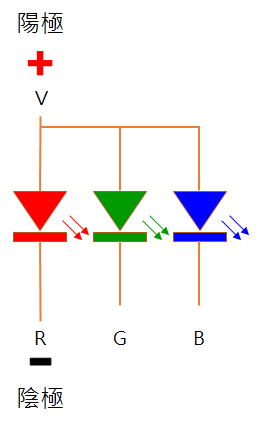

在連接電路之前，先來看看這個元件的簡圖如下，此元件共有四根接腳，由上方實際元件，依序的接腳編號為V、R、B及G。對照下圖，V就是接上電源端的腳位，此處需要接上3.3V。另外三個顏色的腳位，可以透過上篇提到的PWM方式，給予 0V ~ 3.3V 之間的電壓(色彩的濃度)，如此就可以搭配出任意的顏色。

電路圖設計如下：

# 連接電路

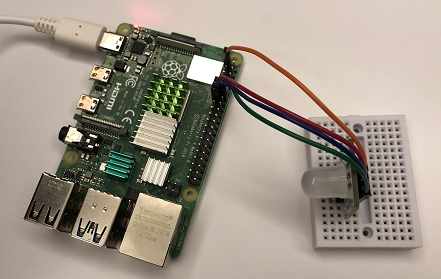

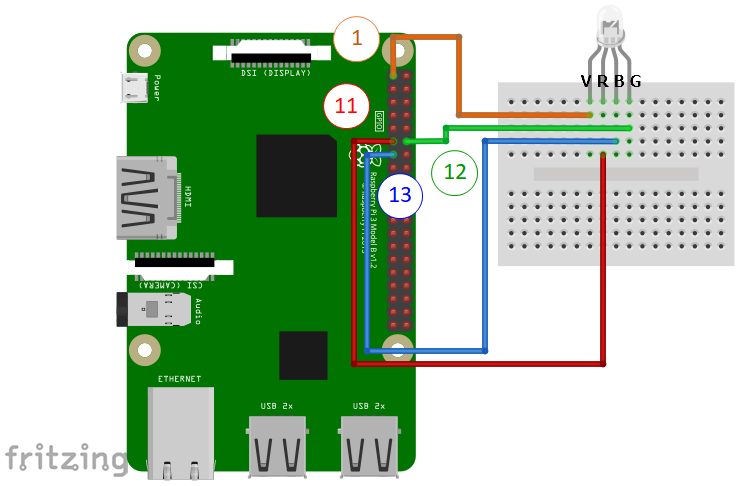

實際線路如下圖，建議連接步驟如下，若您要移除電路時，請使用相反的順序進行即可。

1. 於麵包板上連接相關元件
2. 資料、控制腳位連接上樹莓派
3. GND腳位連接上樹莓派
4. VCC(5V or 3.3V)腳位連接上樹莓派

# 搭建積木程式 & 執行

開啟積木程式畫面如下，若您已經下載代理程式，並且完成「rp_agent」設定，可以將首次使用須知下方的框框，勾選「不再顯示此訊息」，並按下「確定」按鈕。

PS. cwBlockly頁面請於樹莓派中執行。

初始畫面如下。

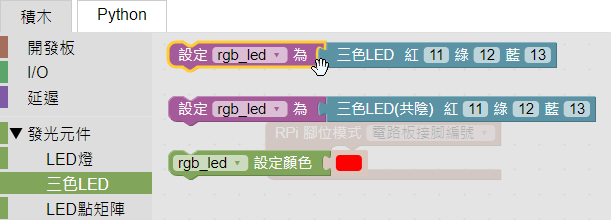

控制LED的積木位於「發光元件」→「三色LED」。(因我們使用的是共用陽極，所以選第一個定義積木。)

拖曳「三色LED定義積木」至RPi預設積木中。

腳位編號無須更動，積木預定的腳位編號，正好是電路實際連接的腳位。

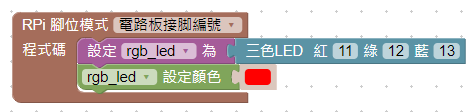

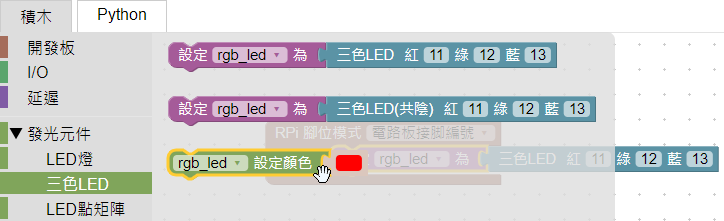

讓三色LED亮紅燈。再次打開「LED燈」積木區，拖曳並放置「三色LED設定狀態」積木。

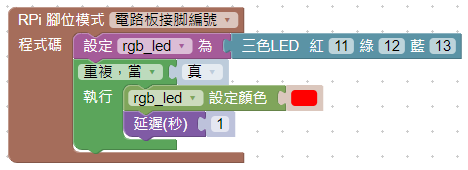

因此積木控制三色LED的方式是採用PWM，建議加上迴圈及延遲，避免還未顯示燈的顏色時，程式早已經結束了(會沒看到三色LED顯示紅色)。

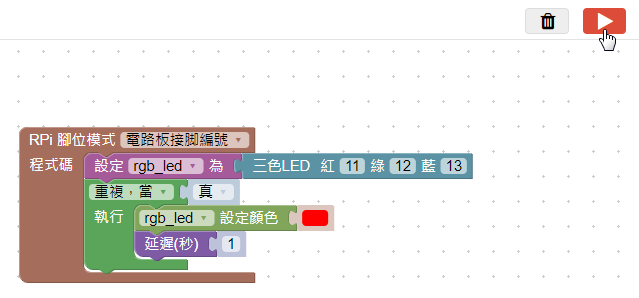

「執行」程式，請點擊右上方紅色Play按鈕。

下載本範例積木程式 RGB_LED_01.rpb。

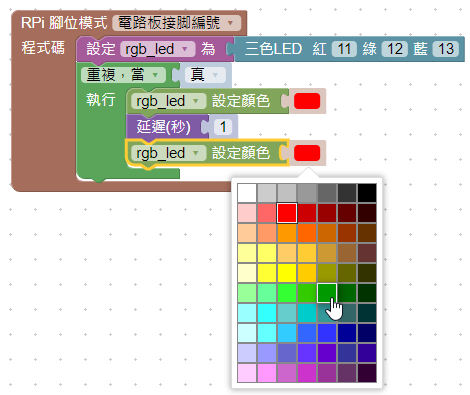

第二個範例是依序顯示紅→綠→藍，不斷循環(間隔一秒)。可以透過滑鼠右鍵→複製積木的方式，或是由積木區重新拖曳積木進來，透過調色盤，選擇您想顯示的顏色。(目前顏色個數受限於調色盤，之後將會推出其他可替換積木。)

下載本範例積木程式 RGB_LED_02.rpb。
