蜂鳴器
使用蜂鳴器播放簡單的音樂，例如：兩隻老虎、生日快樂等。其電子零件樣貌如下圖，其腳位沒有正負極之分。
# 實作步驟
- 學習使用
- 設計電路圖
- 連接電路
- 搭建積木程式 & 執行
# 學習使用
學習使用蜂鳴器對應的積木，讓其播放兩隻老虎的音樂。(觀看下方的影片，發現播放的音頻不是很穩定，原因稍後會說明。)
# 設計電路圖
電路圖設計如下：
# 連接電路

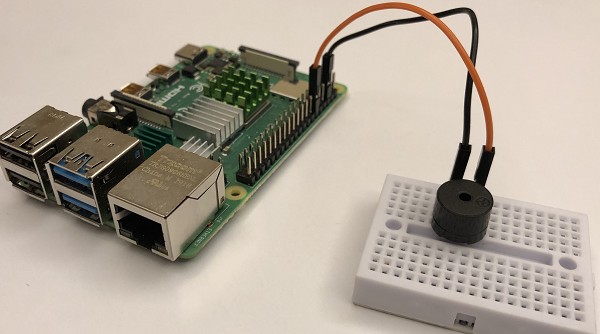

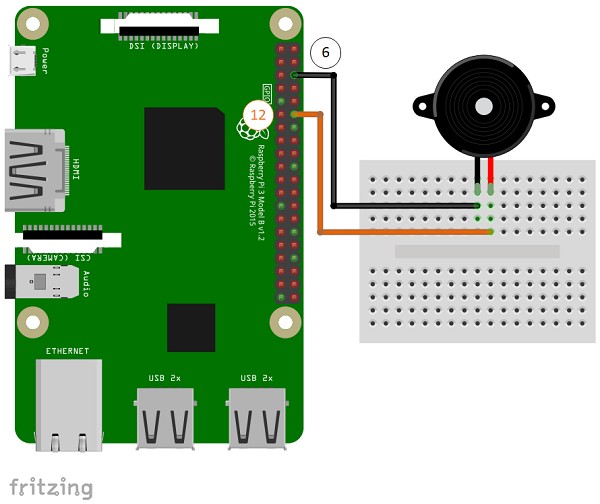

實際線路如下圖，建議連接步驟如下，若您要移除電路時，請使用相反的順序進行即可。
- 於麵包板上連接相關元件
- 資料、控制腳位連接上樹莓派
- GND腳位連接上樹莓派
- VCC(5V or 3.3V)腳位連接上樹莓派
# 搭建積木程式 & 執行
開啟積木程式畫面如下，若您已經下載代理程式，並且完成「rp_agent」設定，可以將首次使用須知下方的框框，勾選「不再顯示此訊息」，並按下「確定」按鈕。
PS. cwBlockly頁面請於樹莓派中執行。
初始畫面如下。
控制蜂鳴器的積木位於「音效元件」→「蜂鳴器」。

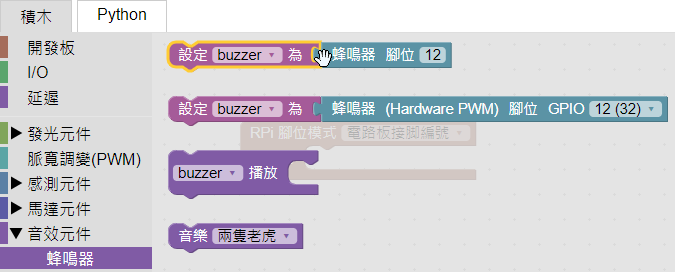

拖曳「蜂鳴器定義積木」至RPi預設積木中。

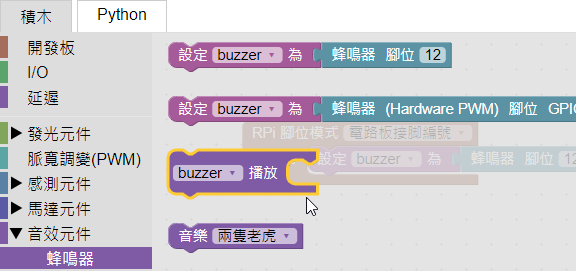

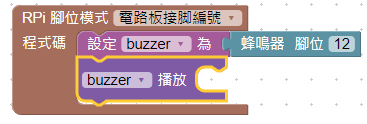

欲播放預設音樂「兩隻老虎」。請打開「蜂鳴器」積木區，拖曳並放置「播放音樂」積木。

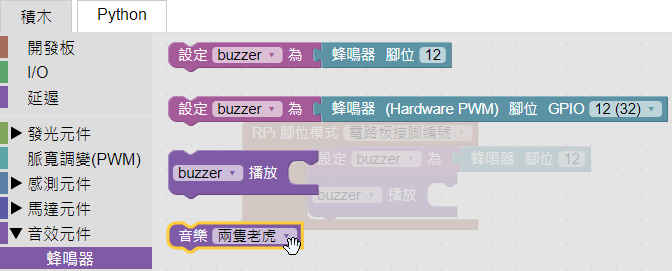

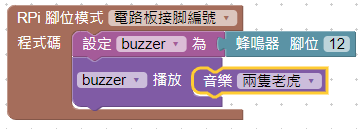

請再次打開「蜂鳴器」積木區，拖曳並放置「音樂曲目」積木。

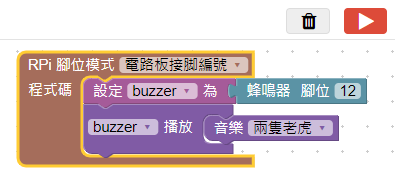

「執行」程式，請點擊右上方紅色Play按鈕。
此時就會發現播放出來的音頻，會有不穩定的現象(您可以多播放幾次，每次發生音頻不穩定的位置不同)。其原因是產生音頻的脈波PWM，是以軟體的方式來輸出，因樹莓派的作業系統是多工分時，所以程序運行在CPU的時間，不固定且會不停的切換，造成輸出的脈波頻率不穩定。
下載本範例積木程式 Buzzer_01.rpb。
是否有改善的方式呢？既然有軟體的方法，當然也有硬體的方案。樹莓派內含兩組硬體PWM的控制，第1組硬體PWM同時輸出至實際腳位12(GPIO 18)及32(GPIO 12)，第2組的實際腳位為33(GPIO 13)及35(GPIO 19)。

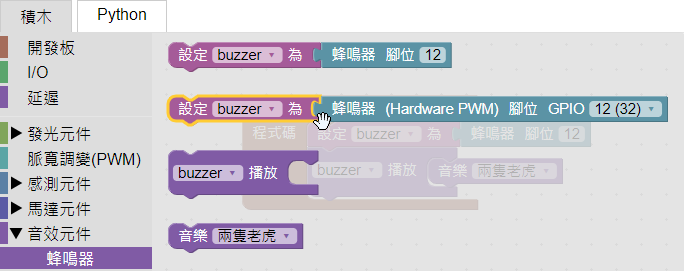

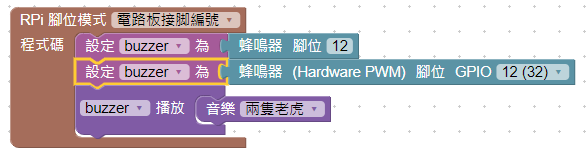

我們只需要將「蜂鳴器定義積木」，從原本的軟體PWM積木，換成硬體PWM積木即可。開啟「蜂鳴器」積木區，拖曳並放置「硬體PWM蜂鳴器定義積木」於程式積木中。

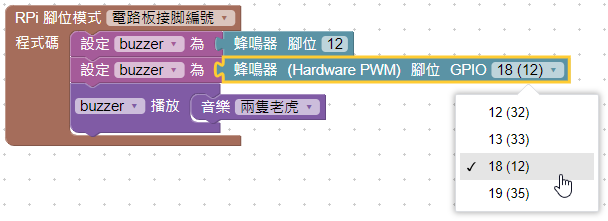

點一下腳位GPIO輸入框，下拉選擇「18(12)」，此處的意思是讓控制腳位為實際板上接腳編號12，且對應的GPIO編號為18，也就是第1組硬體PWM。

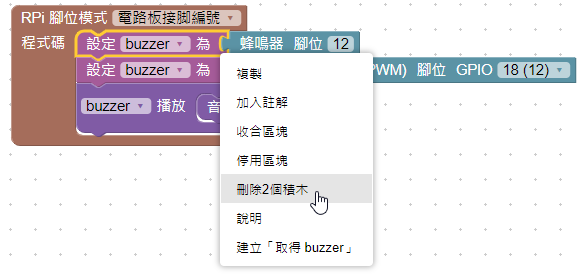

在原蜂鳴器定義積木，按下滑鼠右鍵，選擇「刪除」選項。

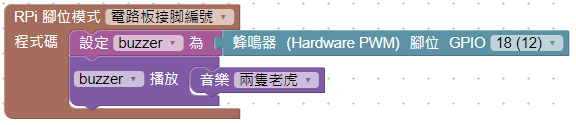

再次執行程式，效果如下片段。(播放出來的聲音正常多了吧！)
下載本範例積木程式 Buzzer_02.rpb。
